Подсветка в шкафу своими руками: лента, датчики и расчёт питания

Коротко

• Свет для одежды — нейтральный, 4000–4500 К, с индексом цветопередачи CRI (Ra) не ниже 90. Тёплые 2700–3000 К уводят цвета в жёлто-бежевый: тёмно-синий неотличим от чёрного, белая рубашка выглядит кремовой. Механизм объясню ниже.
• Можно подвести провод — берите ленту 12 или 24 В с блоком питания. Проводки нет и штробить не хочется — линейные светильники на аккумуляторе с USB-C: зарядки хватает на 1–3 месяца.
• Датчик двери (геркон или концевик) удобнее датчика движения. Открыл — загорелось, закрыл — погасло, без ложных срабатываний.
• Расчёт в три действия: мощность = Вт/м × длину; блок питания = мощность × 1,3; ток = мощность ÷ напряжение.
• Клеить на обезжиренную изопропиловым спиртом поверхность при +15 °C и выше. Ацетон по ЛДСП нельзя — снимет плёнку. WD-40 — категорически: после него скотч не держится вообще.

Чем светить: три варианта

Светодиодная лента

Основной инструмент: гибкая полоса шириной 8–10 мм на самоклеящейся основе, питание 12 или 24 В. Клеится вдоль верхней полки, под штангой, по периметру ниши.

Ходовые типы: 4,8 Вт/м (60 диодов SMD2835 на метр) — 300–400 лм/м, хватает для узкого шкафа. 9,6 Вт/м (120 диодов) — 700–900 лм/м, универсал для гардероба. 14,4 Вт/м и выше — для гардеробной комнаты, только в алюминиевом профиле.

12 или 24 В: у ленты 12 В шаг реза 50 мм, у 24 В — 100 мм, поэтому для коротких кусков (полка 40 см) удобнее 12 В. Для прогонов от 5 м — 24 В: ток вдвое меньше, значит меньше просадка и тусклый дальний край.

Накладные светильники

Готовые модули 20–60 см и круглые «пушлайты»: ничего не считать и не паять — приклеил на скотч или два самореза, работает. Линейный светильник на аккумуляторе даёт 100–250 лм: мало для гардеробной, достаточно, чтобы разглядеть полку. Пушлайты на трёх AAA (30–80 лм) — вариант «на попробовать» за 200–600 ₽, но батарейки в них меняют раз в 2–4 месяца.

Врезные светильники

Мини-споты диаметром 40–60 мм врезаются в дно верхней полки или в антресоль: ничего не выступает, смотрится дороже всего. Нужна коронка и точная разметка, а в полку 16 мм встают только модели с монтажной глубиной до 12–14 мм. Мощность 1,5–3 Вт, 150–300 лм каждый.

Таблица: что выбрать под свою задачу

Решение	Питание	Яркость	Управление	Цена, ориентировочно
Лента 4,8 Вт/м	блок 12 В	300–400 лм/м	выключатель, геркон	200–500 ₽/м
Лента 9,6 Вт/м	блок 12 или 24 В	700–900 лм/м	геркон, датчик движения	350–900 ₽/м
Лента 14,4 Вт/м	блок 24 В, профиль обязателен	1100–1400 лм/м	диммер, датчик	500–1200 ₽/м
Линейный светильник 30–50 см	Li-ion, зарядка USB-C	100–250 лм	встроенный датчик движения	700–2000 ₽
Пушлайт круглый	3×AAA	30–80 лм	нажатие	200–600 ₽
Врезной спот 3 Вт	блок 12 В	200–300 лм	выключатель, геркон	400–1200 ₽/шт

Сопутствующее, тоже ориентировочно: профиль с рассеивателем 250–600 ₽/м, блок питания 12 В 60 Вт — 700–2000 ₽, геркон 150–500 ₽, сенсорный выключатель 400–1000 ₽, коннекторы 60–150 ₽/шт.

Питание: от сети или на аккумуляторе

От сети через блок питания

Правильный вариант, если шкаф встроенный и ремонт ещё не закончен. Блок питания 12 или 24 В прячется сверху шкафа, в антресоли или за цоколем, от него провод к ленте. Яркость любая, светит всегда, заряжать нечего — но нужен провод к розетке и место под блок.

Блок ставьте не в закрытый ящик с бельём — он греется, а горячий блок деградирует и воет. Нужно 5–10 см свободного пространства вокруг.

На аккумуляторе

Для съёмной квартиры, для шкафа-купе у стены без розетки и вообще везде, где сверлить и штробить не вариант, — часто единственное реальное решение. Внутри Li-ion банка на 800–2000 мА·ч, зарядка USB-C.

Сколько живёт: при сценарии «15 открываний в день по 30 секунд» аккумулятор 1200 мА·ч со светильником 2 Вт держит примерно 1,5–3 месяца. Если в шкаф лазают постоянно или датчик ловит движение мимо — срок падает до 3–4 недель, и это самая частая причина разочарования.

Берите модели на магнитном креплении: снять на зарядку — три секунды, а не откручивание саморезов.

Датчик движения или датчик двери

Датчик открытия двери (геркон с магнитом или механический концевик-кнопка) для шкафа лучше: дверь открыта — свет есть, закрыта — нет, без задержек и ложных включений.

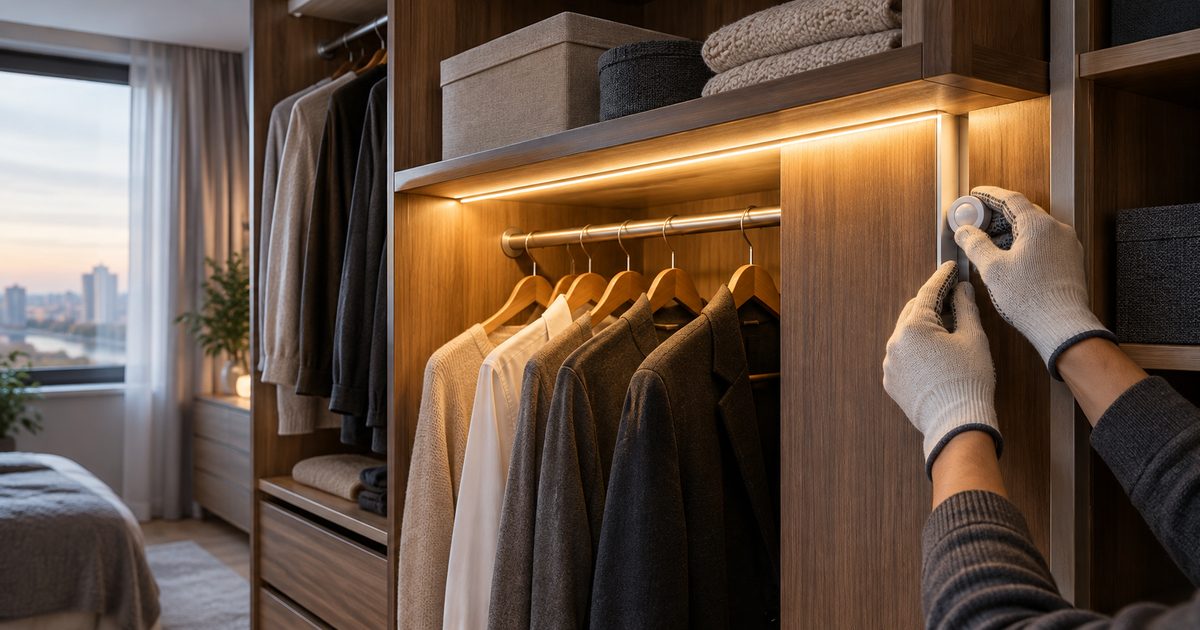

Геркон ставят в верхний угол проёма: датчик на корпус, магнит на дверь, зазор при закрытой двери не больше 5–10 мм. Для распашной двери годится и концевик-кнопка, для купе — только геркон.

Важно: смотрите допустимый ток выключателя, обычные мебельные рассчитаны на 0,5–3 А. Лента 9,6 Вт/м длиной 4 м — это 38 Вт, при 12 В уже 3,2 А, то есть на грани. Тогда датчик коммутирует не ленту, а вход блока питания, либо ставится реле.

Датчик движения (PIR) нужен там, где двери нет вовсе: открытая гардеробная, ниша, стеллаж. Ставьте так, чтобы он «смотрел» в проём — через дверцу и стенку инфракрасный датчик не видит ничего. Задержка выключения 15–30 секунд, зона 2–3 м, угол 100–120°.

Есть ещё бесконтактные ИК-выключатели по взмаху ладони в 5–10 см — удобны для кухонных шкафов, где руки мокрые.

Почему в шкафу нужен нейтральный свет, а не тёплый

Белый светодиод устроен так: синий кристалл плюс люминофор, переизлучающий часть синего в жёлто-красную область. У тёплого света 2700–3000 К люминофора больше, спектр смещён в красно-оранжевую сторону и заметно провален в сине-зелёной области около 480–500 нм.

Что из этого следует. Синяя, голубая, серая и лиловая ткань отражает ту часть спектра, которой в тёплом свете почти нет, — и выглядит темнее и грязнее, чем есть. Тёмно-синий и чёрный при 2700 К перестают различаться в принципе: разложите в тёплом свете носки, этот опыт убеждает лучше любых слов. Белое при этом уходит в кремовое.

Второй механизм менее очевиден: вы одеваетесь при одном источнике, а выходите на дневной свет 5000–6500 К. Глаз адаптируется к источнику отдельно и жёлтизну внутри шкафа «выправляет», но соотношение оттенков между двумя вещами восстановить не может. Поэтому сочетание, собранное в тёплом свете, на улице разваливается.

Что брать:

• 4000–4500 К — оптимум для шкафа с одеждой: близко к дневному рассеянному свету и при этом не «больнично».
• 4500–5000 К — гардеробная комната с зеркалом и зоной примерки.
• CRI (Ra) не ниже 90, минимум 80. У дешёвых лент Ra 70–75: кожа серая, бордовый неотличим от коричневого. Ra 90+ дороже примерно на 30–50%, и это та переплата, которая видна глазом.
• 6000–6500 К не берите в спальню: ночью такой свет бьёт по глазам.

По освещённости ориентир простой: 150–200 лк на уровне вешалок достаточно, у зеркала для примерки нужно 300–500 лк.

Расчёт длины ленты и блока питания

Три формулы, больше не нужно ничего.

1. Мощность ленты: P = удельная мощность (Вт/м) × длину (м).
2. Блок питания: P_бп ≥ P × 1,3 — запас 30% обязателен, блок «впритык» работает на пределе, греется и умирает за год.
3. Ток: I = P_бп ÷ U (напряжение 12 или 24 В).

Пример. Шкаф-купе шириной 1,8 м, три полки и одна штанга. Подсвечиваем штангу (1,7 м) и две полки (по 0,85 м) — итого 3,4 м ленты. Берём 9,6 Вт/м, 4000 К, Ra 90.

• P = 9,6 × 3,4 = 32,6 Вт.
• P_бп = 32,6 × 1,3 = 42,4 Вт → ближайший стандартный блок 12 В 60 Вт (есть и на 50 Вт, тоже подойдёт).
• I = 32,6 ÷ 12 = 2,7 А — это ток, на который должны быть рассчитаны провод и выключатель.

Длину каждого отрезка считайте по полке минус 50–100 мм с каждой стороны, и резать можно только по меткам-ножницам: у 12 В они через 50 мм, у 24 В — через 100 мм. Отрезали не по метке — потерянный сегмент из трёх-шести диодов гореть не будет.

Провод и просадка напряжения

При 12 В длинный тонкий провод заметно «съедает» напряжение. Считается так: R = 0,0175 × (2 × длина провода) ÷ сечение, затем падение ΔU = I × R.

Пример: 5 м провода 0,5 мм², ток 2,7 А. R = 0,0175 × 10 ÷ 0,5 = 0,35 Ом, ΔU = 2,7 × 0,35 = 0,95 В — почти 8% от 12 В, и дальний конец ленты будет заметно тусклее.

Рабочее правило: до 2 м — провод 0,5 мм², до 5 м — 0,75 мм², дальше 1,0–1,5 мм² или переход на 24 В. И не запитывайте отрезок ленты длиннее 5 м с одного конца: подключайте с двух сторон или делите на два куска, каждый своим проводом от блока.

Монтаж по шагам

1. Разметка. Линия приклейки — по переднему краю дна полки, отступив 15–20 мм внутрь, чтобы диоды не били в глаза. Приложите ленту, не снимая плёнку, и посмотрите, как ложится свет.
2. Профиль. Для лент от 9,6 Вт/м алюминиевый профиль обязателен: он отводит тепло, без него лента за 1–2 года теряет яркость и отклеивается. Крепите саморезами 3×12 мм — в полку 16 мм длиннее нельзя, выйдет насквозь.
3. Обезжиривание. Изопропиловый спирт 70–99% или спиртовая салфетка: протереть, дать выветриться 2–3 минуты. Нельзя ацетон и растворитель 646 — матируют и растворяют плёнку ЛДСП и лак. Нельзя WD-40 и любые масла — после них скотч не приклеится вообще, а поймёте вы это уже после наклейки.
4. Температура. Клеить от +15 °C, оптимально +20–25 °C; на холодной лоджии прогрейте место феном до тёплого на ощупь. Полную прочность скотч набирает через 24–72 часа — первые сутки ленту не трогать.
5. Приклейка. Снимайте плёнку кусками по 15–20 см, а не всю сразу. Прижмите пальцем по всей длине, потом прокатайте с усилием ещё 20–30 секунд. На плёночном ЛДСП и глянце скотч со временем всё равно отходит — продублируйте клипсами или профилем.
6. Соединения. Коннекторы-защёлки удобны, но окисляются, и через год-два начинается мигание. Надёжнее пайка: паяльник 40–60 Вт, неактивный флюс, 2–3 секунды на площадку — дольше нельзя, отслоится дорожка. Полярность промаркирована, при ошибке лента просто не загорится.
7. Провод. По задней стенке в кабель-канале 10×10 мм, отверстия в полках сверлом 10 мм, кромку закрыть люверсом или изолентой: об острый край ЛДСП провод перетирается за пару лет.
8. Проверка до финального крепления. Соберите схему временно и посмотрите: нет ли тусклого края, не бьёт ли свет в глаза, срабатывает ли датчик при вашем обычном угле открывания.

Про безопасность — коротко и по делу

Всё, что после блока питания (12 или 24 В), безопасно и монтируется самостоятельно. Всё, что до блока, — сеть 220 В.

Сами: включить блок в существующую розетку штатной вилкой, проложить низковольтный провод, поставить датчик и выключатель на 12 В.

Электрик: новая линия от щитка, вывод питания в распаечную коробку внутри шкафа, подключение блока со стороны 220 В без вилки, любые работы со скрытой проводкой. И не ставьте в шкаф с одеждой открытый блок питания (голая плата на раме) — только в закрытом корпусе.

А если не подошло

Лента отклеилась через месяц. Либо поверхность не обезжирили, либо клеили на холоде, либо это ЛДСП с текстурной плёнкой — к ней скотч цепляется плохо в принципе. Снять, обезжирить изопропилом заново и посадить в профиль на саморезы; клеить второй раз на старый скотч бесполезно.

Дальний конец светит тусклее. Просадка напряжения. По возрастанию: увеличить сечение провода, подать питание с двух концов ленты, перейти на 24 В.

Лента мигает. Сначала коннекторы — окисление контакта даёт именно такую картину. Коннекторов нет — смотрите блок: перегруженный уходит в защиту и «пульсирует».

Датчик движения не срабатывает. PIR не видит сквозь дверь, стекло и стенку. Перенесите так, чтобы в поле зрения был открывающийся проём. Срабатывает сам по себе — рядом источник тепла или сквозняк, уменьшите чувствительность.

Свет горит в закрытом шкафу. У геркона слишком большой зазор до магнита, нужно 5–10 мм: подложите под магнит прокладку.

Аккумуляторный светильник садится за две недели. Либо датчик ловит движение мимо шкафа (разверните или прикройте часть линзы изолентой), либо задержка выключения стоит 60 секунд вместо 15.

Цвета врут, хотя лента 4000 К. Смотрите не температуру, а CRI: Ra 70–75 при любой температуре даёт провал в спектре, красный с бордовым сливаются. Лечится только заменой ленты на Ra 90+.

Лента греется и за год потускнела. Мощная лента без алюминиевого профиля. Ничего, кроме профиля, тут не поможет.

Частые ошибки

• Взять тёплый свет 2700–3000 К «для уюта». В шкафу нужен не уют, а честный цвет.
• Блок питания ровно по мощности ленты. Без запаса 30% он греется и умирает за сезон.
• Резать ленту не по метке. Три-шесть диодов сегмента после этого не горят никогда.
• Обезжирить ацетоном. Плёнка ЛДСП мутнеет и вздувается — испорчена полка, а не только монтаж.
• Мощная лента без профиля. Перегрев, потеря яркости, отслоение клея.
• Саморезы 3×20 в полку 16 мм. Выйдут насквозь на видимой стороне.
• Коммутировать 3 А выключателем на 0,5 А. Контакты подгорают, начинается мигание.
• Спрятать блок питания в ящик с бельём. Он греется, ему нужен воздух.
• Направить диоды в лицо. Отступите 15–20 мм от переднего края полки внутрь или поставьте матовый рассеиватель.

Вывод

Есть проводка — лента 9,6 Вт/м, 4000 К, Ra 90+ в алюминиевом профиле, блок с запасом 30% и геркон на дверь: полдня работы и лет десять службы. Нет розетки — честнее аккумуляторный светильник на магнитах: яркости меньше, зато заряжать раз в пару месяцев проще, чем тянуть провод через комнату. И не экономьте на двух цифрах — 4000 К и Ra 90: именно они отвечают за то, чтобы носки в прихожей оказались одного цвета.
