Экран для батареи своими руками: виды, потери тепла и монтаж

Коротко

• Любой экран уменьшает теплоотдачу батареи. Вопрос только в цифре: у хорошего металлического с крупной перфорацией — примерно 3–10%, у сплошного стеклянного или ЛДСП без отверстий — до 30–50%. Это не «маркетинг», это физика: экран глушит излучение и мешает конвекции.
• Три зазора решают всё. Снизу от пола — не меньше 80–100 мм, сверху между батареей и верхней панелью — не меньше 60–80 мм (лучше 100), спереди от рёбер до экрана — 30–50 мм. Верх экрана не закрывать сплошной доской.
• Перфорация. Живое сечение (суммарная площадь отверстий) должно быть от 50% площади лицевой панели. У бюджетного МДФ бывает 25–35% — это уже потеря 20% и больше.
• Не закрывайте термоголовку экраном. Внутри короба она «увидит» на 5–8 °C больше, чем в комнате, прикроет клапан — и батарея остынет, хотя вам будет холодно. Нужна модель с выносным датчиком.
• Самый разумный вариант для 90% случаев — навесной экран из перфорированного МДФ или готовой металлической решётки, на крючках сверху батареи. Полтора часа работы, снимается для мытья пола, потеря тепла 10–15%.

Почему экран крадёт тепло — коротко про физику

Обычный секционный радиатор отдаёт тепло двумя путями: около 70–75% конвекцией — воздух проходит между рёбер, нагревается и поднимается вверх — и около 25–30% излучением, то есть прямым тепловым потоком в комнату.

Экран убивает излучение почти полностью: то, что попадает на панель, нагревает саму панель, а не вас. Часть этого тепла возвращается конвекцией, часть уходит в стену. И параллельно экран мешает воздуху: если сверху и снизу нет свободного прохода, тяга через рёбра слабеет, и конвекция тоже падает.

Отсюда простое правило, к которому сводится вся статья: экран должен быть «трубой», а не «коробкой». Холодный воздух свободно заходит снизу, горячий свободно выходит сверху, лицевая панель — максимально дырявая.

Виды экранов

Навесной

Плоская панель или неглубокий короб, который вешается прямо на батарею — на крючках, загнутых через верхний коллектор. Бывает плоским (закрывает только фронт) и с крышкой (фронт плюс верх с прорезями).

Плюсы: ставится за минуты, снимается одной рукой, дешевле всех, теряет меньше всех тепла. Минусы: не закрывает трубы по бокам и снизу, выглядит проще.

Это то, что я советую по умолчанию — особенно плоский, без верхней крышки.

Приставной короб

Ставится на пол и накрывает батарею с трёх сторон, часто закрывая и подводящие трубы. Выглядит как деталь мебели, ребёнок об него не ударится, на верх можно поставить горшок с цветком.

Цена — 15–25% теплоотдачи, потому что воздух заходит только через щель у пола, а выходит через прорези в столешнице. Если делаете короб, верхнюю плоскость обязательно делайте решётчатой или с продольной прорезью на всю длину шириной 40–60 мм.

Встроенный в короб или нишу

Батарея зашивается в короб из гипсокартона или в мебельную нишу, наружу выходит только декоративная решётка. Самый красивый и самый прожорливый вариант — 20–30% теплоотдачи, а при кривом исполнении и больше.

Делать так стоит, только если в комнате явный избыток тепла (угловая батарея в 12 секций на 14 м², жара зимой) или если этого требует дизайн и вы согласны на потери. Обязательно предусмотрите съёмную часть решётки над резьбовыми соединениями: иначе при первой же протечке короб придётся ломать.

Экран-«кассета» под подоконник

Разновидность приставного, но без дна и с открытым верхом — по сути рамка с перфорированной панелью, зажатая между полом и подоконником. Компромисс: закрывает трубы, но не душит конвекцию.

Материалы

Перфорированный МДФ — самый ходовой. Лист 3–6 мм с сотовой или ромбовидной перфорацией, легко режется лобзиком, красится, выглядит прилично. Держит рабочие 60–75 °C нормально, но боится залива: разбухнет и уже не восстановится. Живое сечение у большинства листов 30–45%, и это его главная слабость.

Металл (штампованная сталь с порошковой окраской) — лучший по теплу: сам нагревается и переизлучает, перфорация обычно 45–60%. Дешёвый, не боится воды, служит десятилетиями. Минус один — вид «как в поликлинике», но у современных моделей с крупной сеткой он вполне нейтральный. Если тепла в квартире мало — берите металл, не думая.

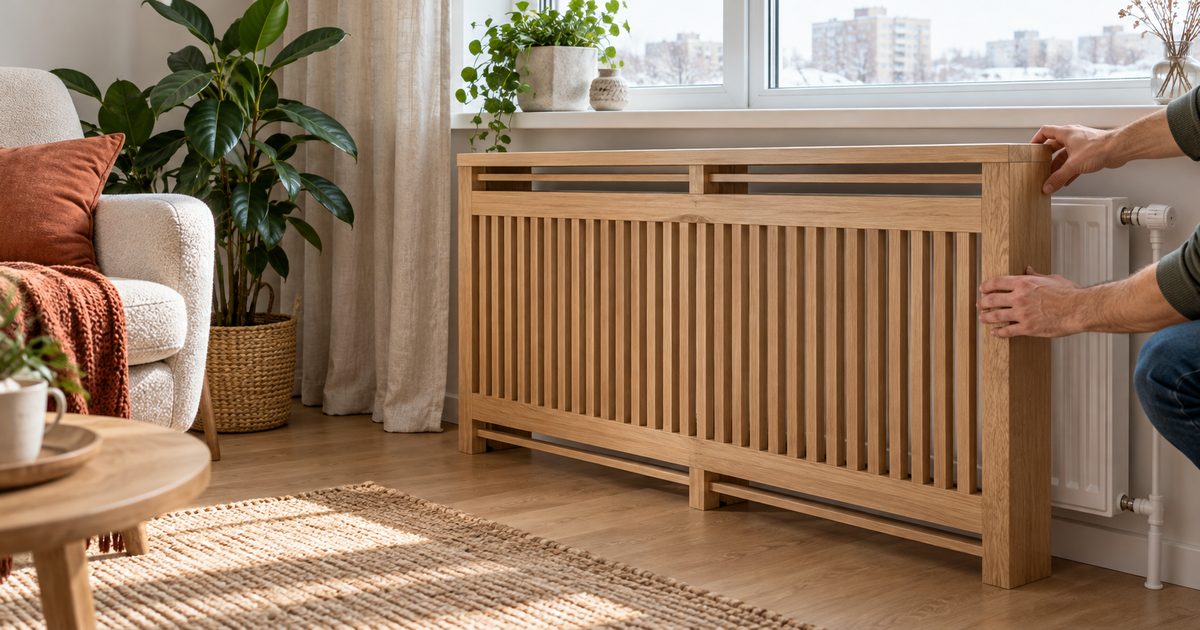

Дерево (реечный экран из сосны, дуба, бука) — красиво и «тепло» на вид, зазоры между рейками легко сделать любыми. Дороже, требует нормальной сушки материала: сырая рейка у горячей батареи через месяц выкрутится пропеллером. Берите камерной сушки, влажность 8–10%, и делайте зазор между рейками 12–20 мм.

Пластик (ПВХ) — самый дешёвый и самый спорный. При длительном нагреве до 70–80 °C дешёвые листы желтеют, ведёт «винтом», у совсем плохих появляется запах. Годится как временное решение или для холодных батарей в подъезде. В детскую я бы не ставил.

Стекло и акрил — декоративный вариант, и почти всегда сплошной. Значит худшая теплоотдача из всех. Если очень хочется — только с широкими щелями сверху и снизу.

Таблица: сколько теряем и сколько стоит

Цифры потерь — практическая оценка по разнице ощущаемого прогрева и температуры воздуха в комнате, а не лабораторный протокол. Разброс большой именно потому, что решают зазоры, а не тип как таковой.

Тип экрана	Потеря теплоотдачи, оценка	Сложность	Цена, ориентировочно
Металлический навесной, крупная перфорация	3–10%	повесил за 10 минут	700–2500 ₽
Навесной из перфорированного МДФ	10–15%	1–2 часа	800–3000 ₽ готовый / 900–1900 ₽ самодельный
Реечный деревянный навесной	5–15%	полдня, нужен инструмент	2000–7000 ₽
Приставной короб МДФ	15–25%	готовый — поставил; свой — день	2500–8000 ₽ / 1500–3500 ₽ самодельный
Встроенный в короб или нишу	20–30%	гипсокартон, 2–3 дня с отделкой	4000–15 000 ₽
Сплошной: стекло, ЛДСП без отверстий	30–50%	—	так делать не стоит

Как уменьшить потери: пять приёмов

1. Максимум перфорации. При выборе листа смотрите не на рисунок, а на просвет: поднимите к окну — должно быть видно небо примерно на половине площади. Если хотите точнее, посчитайте: диаметр отверстия 10 мм, шаг 14 мм в шахматном порядке даёт живое сечение около 45%; шаг 12 мм — около 60%.
2. Зазоры. Снизу 80–100 мм от пола, сверху 60–100 мм до подоконника или крышки, спереди 30–50 мм от рёбер. Меньше — начинается «запирание».
3. Открытый верх. Если крышка нужна, сделайте в ней продольную щель 40–60 мм на всю длину или решётку. Сплошная крышка впритык к подоконнику превращает экран в термос.
4. Фольгированный отражатель на стену. Пенофол или вспененный полиэтилен с фольгой 3–5 мм, наклеенный за батарею фольгой в комнату, возвращает часть излучения, которое сейчас греет наружную стену. Реальная прибавка невелика — ориентировочно 3–7% на холодной наружной стене, — но она бесплатно компенсирует часть потерь от экрана. Клеить на чистую стену, не заворачивая на пол.
5. Ничего не сушить на экране. Полотенце на верхней прорези сводит на нет весь расчёт: закрыт выход воздуха, а это самое узкое место.

Пошагово: простой навесной экран из МДФ

Ниже — самый быстрый рабочий вариант: рамка из бруска и перфорированный лист. Инструмент: рулетка, угольник, карандаш, лобзик или ножовка с мелким зубом, шуруповёрт, наждачка 120 и 180, струбцины (можно обойтись).

1. Замеры (10 минут, но от них зависит всё)

Меряем не батарею, а проём вокруг неё:

• Ширина экрана = ширина батареи + 60–100 мм (по 30–50 мм с каждой стороны), но не шире оконного проёма и не упираясь в откос.
• Высота экрана = расстояние от пола до низа подоконника минус 60–80 мм (это верхний зазор) минус 80–100 мм (нижний зазор). Для типового расстояния 700 мм и батареи 500 мм высота панели выходит примерно 520–560 мм.
• Глубина. Проверьте, насколько батарея выступает от стены и где проходят подводящие трубы и кран. Экран должен вставать перед рёбрами с зазором 30–50 мм и не задевать вентиль.

Отдельно посмотрите, свободен ли доступ к воздухоотводчику (крану Маевского) и к сгонам. Если экран их закрывает — сделайте съёмным весь экран, а не «дверцу».

2. Материал

Лист перфорированного МДФ 1200×600 мм толщиной 4–6 мм закрывает батарею до 10 секций. Рамка — брусок 20×40 мм или мебельный профиль. Крепёж: саморезы 3,5×30 мм, клей ПВА Д3 или монтажный на полимере. Крючки-подвесы — 2 штуки, продаются к экранам, или гнутся из полосы 3×20 мм.

Ориентировочно: лист 700–1400 ₽, брусок 200–400 ₽, крепёж и краска 400–800 ₽.

3. Раскрой

Пилите МДФ лобзиком с пилкой по ламинату (мелкий зуб, обратный рез) — так лицевая сторона не скалывается. Режьте по линии отверстий, а не через них: обрезанный ряд полуотверстий выглядит неопрятно. Кромки пройдите наждачкой 120, затем 180.

4. Рамка

Соберите прямоугольник из бруска по габаритам панели: клей в торец плюс саморез. Обязательно проверьте диагонали — они должны совпасть с разницей не больше 2 мм, иначе экран будет висеть «пропеллером». Дайте клею схватиться 30–40 минут под грузом.

Панель крепится к рамке саморезами 3,5×16 через шайбы или мебельными скобами. Не сажайте лист на клей по всему периметру — при нагреве МДФ немного играет, ему нужна свобода.

5. Крепление на батарею

Три варианта по возрастанию сложности:

• Крючки через верхний коллектор — экран просто висит, снимается за секунду. Лучший вариант для мытья пола и для съёмной квартиры.
• Дюбель 6×40 в стену — два уголка сверху, экран на них навешивается. Надёжнее, если батарея низкая и крючок не за что зацепить.
• Магниты — только для металлического экрана и чугунной или стальной батареи. На алюминиевой и биметаллической не держатся.

К самим трубам и к вентилю не крепите ничего никогда: резьбовые соединения не любят боковой нагрузки.

6. Отделка

Грунт по МДФ в один слой, затем акриловая или алкидно-акриловая эмаль в два слоя с промежуточной шкуркой 240. Масляную и нитроэмаль не берите — при 60–70 °C они дают запах первые недели. Красьте до навешивания, обе стороны, торцы особенно тщательно: именно через непрокрашенный торец МДФ набирает влагу.

7. Проверка

Через час после установки поднесите ладонь к верхней щели: должен ощущаться устойчивый поток тёплого воздуха. Нет потока — где-то перекрыт вход снизу. Через сутки сравните температуру в комнате с той, что была: разница больше 1,5 °C означает, что зазоры малы.

А если не подошло

В комнате стало ощутимо холоднее. Сначала проверьте очевидное: не перекрыт ли низ плинтусом или ковром, не лежит ли что-то на верхней щели. Дальше — увеличьте нижний зазор, подняв экран на 20–30 мм. Не помогло — снимите экран на три-четыре дня и сравните температуру: если разница больше 2 °C, экран слишком глухой, меняйте лицевую панель на более дырявую или на металл.

Батарея горячая, а комната холодная. Классика при коробе с термоголовкой внутри: головка нагрелась от батареи и прикрыла клапан. Решение — головка с выносным датчиком (капилляр выводится наружу экрана) или ручной вентиль.

Экран гремит и вибрирует. Подложите под точки контакта с батареей кусочки термостойкой резины или войлока 3–5 мм.

МДФ повело дугой. Панель либо приклеена по всему периметру, либо покрашена только с одной стороны. Второе — самая частая причина. Снять, прокрасить обратную сторону, дать высохнуть в горизонте под грузом двое суток.

Пожелтел или запах при нагреве. Это либо дешёвый ПВХ, либо масляная краска. И то и другое лечится только заменой материала — «выветрится» не всегда и не быстро.

Экран мешает открыть окно или упирается в откос. Мерили по батарее, а не по проёму. Обрежьте по ширине до размера проёма минус 10 мм — потеря пары сантиметров по бокам на теплоотдаче не скажется.

Частые ошибки

• Закрыть батарею наглухо «для красоты». Минус треть тепла, за которое вы платите каждый месяц.
• Поставить экран вплотную к рёбрам. Нужно 30–50 мм, иначе панель просто нагревается и перестаёт пропускать воздух.
• Сплошная столешница поверх короба, впритык к подоконнику. Тёплому воздуху некуда идти.
• Спрятать под экран кран, сгоны и воздухоотводчик без доступа. Первая же протечка — и вы разбираете короб мокрыми руками.
• Крепить экран к трубам подводки. Расшатывает резьбу.
• Красить масляной краской или лаком «что было в гараже». Запах при нагреве в жилой комнате.
• Ставить экран из сырой доски. Через месяц у горячей батареи она выкрутится и разойдётся по швам.
• Мерить высоту по батарее, а не от пола до подоконника. Экран не встанет либо перекроет верхний зазор.

Вывод

Экран для батареи — это всегда сделка: вы отдаёте несколько процентов тепла за нормальный вид и безопасные углы. Сделка выгодная, если экран навесной, дырявый и с зазорами сверху и снизу, и невыгодная, если это красивая сплошная панель. Хотите минимум потерь и полчаса работы — металлическая решётка на крючках. Хотите под цвет мебели — перфорированный МДФ на самодельной рамке за полтора часа. А фольгу за батарею наклейте в любом случае: это единственное, что в этой истории тепло не отнимает, а возвращает.
